| Modelo |
Z97 GAMING 3
|
| Padrão |
ATX |
| Processador |
Suporta processadores 5a e 4a Geração Intel® Core™, e processadores Intel® Pentium® e Celeron® para o soquete LGA1150
|
| Chipset |
Intel® Z97 Express
|
| Memória |
Suporte quatro DDR3 MHz DRAM, 32GB Max
Arquitectura de memória de canal duplo ;
Suporta Intel ® Perfil Extreme Memory (XMP) ;
Suporta non-ECC, memória sem buffer;
|
| Slots |
1 x PCIe 3.0 x16 (PCI_E2, suporta velocidade x16)
1 x PCIe 2.0 x16 (PCI_E4, suporta velocidade x4) *
2 x PCIe 2.0 x1 slots de ranhuras
3 x PCI
* Os slots PCIe x1 (PCI_E1, PCI_E3) não estará disponível ao instalar uma placa de expansão no slot PCI_E4.
|
| Vídeo onboard |
1 x porta RGB (D-Sub), suportando uma resolução máxima de 1920x1200;
1 x porta DVI-D, suportando uma resolução máxima de 1920x1200
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 - 4k
Para abertura de resolução 4k é necessário processador Core i7.
* Suporte para a versão HDMI 1.4a.
1 x porta Display Port, suportando uma resolução máxima de 4096x2304 - 4k
Para abertura de resolução 4k é necessário processador Core i7.
|
| SATA integrado |
• Intel Z97 Express Chipset
6 x portas SATA 6 Gb / s (SATA1 ~ 6)
1 x M2 Chave M Tomada suporta tipo 2280/2260/2242 dispositivos de armazenamento em ambos PCIE Gen2 x2 & modo SATA *
M2 porta suporta módulo M2 SATA 6Gb / s
- M.2 porta suporta módulo M2 PCIe até 10Gb / s de velocidade **
M.2 porta suporta 4,2 centímetros / 6cm / 8 centímetros módulo de comprimento
suporta RAID 0, RAID 1, RAID 5 e RAID 10 ***
Suporta Tecnologia Intel® Smart Response, Intel® Rapid Start Technology e Intel® Smart Connect Tecnologia ****
* O portos SATA6 SATA5 e não estará disponível ao instalar um módulo no porto M2.
** M.2 de interface PCIe só suporta opção UEFI ROM, não suportar a opção legado ROM.
*** De interface PCIe M.2 não suporta RAID 0, RAID 1, RAID 5 e RAID 10.
**** Suporta processadores Intel Core de Windows 7 e Windows 8 / 8.1
|
| Áudio/th>
|
Codec Realtek® ALC1150 ;
Audio de 7.1 canais de Alta Definição;
Suporta saída S / PDIF
|
| LAN |
controlador Killer E2205 Gigabit LAN *
O Killer Network Manager só está disponível para Windows 7 e Windows 8/8.1 atualmente. Os drivers suportados para outros sistemas operativos estarão no website se forem fornecidos pelo fabricante.
|
| Multi-GPU |
Suporta 2-Way Tecnologia AMD CrossFire ™*
Suporta Windows 7 e Windows 8 / 8.1.
|
| I Interno / S Conectores |
conector de alimentação principal -1 x 24 pinos ATX
conector de alimentação -1 x 8 pinos ATX 12V
conectores -6 x SATA 6Gb / s
2 X conectores USB 2.0 (compatível com adicional de 4 portas USB 2.0)
1 X conector USB 3.0 (compatível com adicional de 2 portas USB 3.0)
2 X 4 pinos conectores de ventilador CPU
3 X conectores de ventilador do sistema de 4 pinos
1 X jumper de Limpeza CMOS
1 X conector de áudio do painel frontal
conectores do painel -2 x do sistema
1 X conector do módulo TPM
1 X conector de porta serial
1 X conector de porta paralela
1 X conector Chassis Intrusion
1 X conector de alimentação de áudio direto
1 X interruptor de alimentação Áudio
|
| Voltar portas E / S Painel I
|
1 x 64 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
|

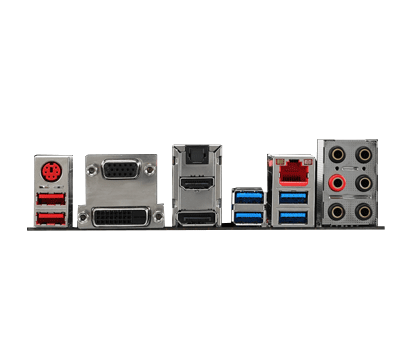

| Voltar portas E / S Painel I
|
1 x PS / 2 para teclado / rato porta combo
1 x LAN (RJ45) do porto
2 x portas USB 2.0
4 x portas USB 3.0
1 x porta VGA, suportando uma resolução máxima de 1920x1200 @ 60Hz
1 porta x DVI-D, suportando uma resolução máxima de 1920x1200 @ 60Hz
1 porta x HDMI, suportando uma resolução máxima de 4096x2160 @ 24Hz, 2560x1600 @ 60Hz
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 @ 24Hz, 2560x1600 @ 60Hz, 3840x2160 @ 60Hz, 1920x1200 @ 60Hz
6 x OFC tomadas de áudio
1 x S / PDIF óptico OUT
|
| BIOS
|
O BIOS da placa-mãe tem a função BIOS "Plug & Play" que detecta os dispositivos periféricos e placas de expansão automaticamente;
A placa-mãe tem a função Desktop Management Interface(DMI) que registra as especificações da placa-mãe.
|
| USB
|
Intel Z97 Express ;
6 portas USB 3.0 (4 portas no painel traseiro, 2 portas disponíveis através dos conectores USB 3.0 internos);
8 portas USB 2.0 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB 2.0 internos*).
|
| Interface de Armazenamento |
4 x SATA 6Gb/s connectors (SATA3 0~SATA3 3);
2 x SATA 3Gb/s connectors (SATA2 4~SATA2 5).
|
| Dimensões |
12 pol. X 9,6 pol. (30,5 centímetros x 24,4 cm) ATX Form Factor
|
| Montagem
|
9 buracos de montagem.
|
